Produktbeskrivelse

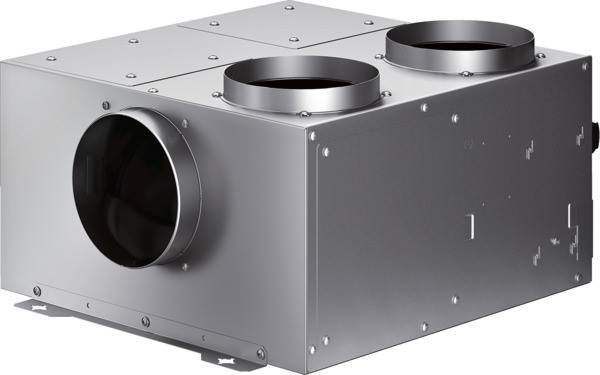

Gaggenau indv. mont/1400 - AR400142
(930/1210 m^3/t)
Installation i et andet rum giver et lavere lydniveau i køkkenet
Til kombination med motorløse emhætter, bordemhætter eller loftsventilation
Effekt:
Effekt og lydniveau målt på trin 3/4:
Udsugning i henhold til DIN EN 61591.
Lydniveau og lydeffekt afhænger af den enkelte indbygningsform
Udsugning:
930 / 1210 m³/t
For information om hvert enkelt effekttrin med/uden intensivknappen slået til se tabellen med de respektive emfang uden motor
Udførelse:
Metalkappe, zinkbelagt
Rørledninger til luftindtag: 1x ø 200 cylindrisk, 4x ø 150 cylindrisk
Rørledning trykside: 1x ø 200 cylindrisk
Dæksel til luftindtag anvendes ikke
Monteringsanvisning:
Ved installation af aftræksemhætte og ildsted med skorsten er det nødvendigt at bruge vindues-kontaktkobling
Installation i skuffeområde med dobbelt højde eller på gulvet med udskæring i sokkel. Luftindtag med flad kanal maks. 2 x ø 150 mm bag skuffer kræver en skabsdybde på min. 750 mm. Muligt med skab uden sokkel
Se side xxx for anbefalede kombinationer af bordemhætter, motorer og nødvendigt tilbehør
For maksimal kanallængde bruges Gaggenaus flade rektangulære kanaler AD 8.. eller Naber System Compair Flow. Andre flade kanaler er ikke tilladt!
For at dæmpe lyden, brug lyddæmper SD 011 050
Motorenhedens effektive kapacitet i kombination med emfang eller bordventilation finder du i tabelafsnittet
Tilslutninger:
Tilslutningseffekt 520 W
Ledning 1,05 m
Dobbelt-kontakt til tilpasning af kabel 6 x 1,5 mm²
